噴塑全套設備工藝粉末涂料中的粒度測量理論

粒徑(又稱粒度)

絕大多數粉末涂料顆粒的形狀是不規則的，即非球狀顆粒，直徑大小由通過顆粒重心連接顆粒表面兩點間直線段的大小所確定。

因此，這樣確定的直徑不是單一的，而是一個分布，即連續地從一個上限Dmax 變化到一個下限Dmin，這時的粒度值只能是所有這些直徑的統計平均值，它和平均的計算方法有關。

計算平均粒度有三種表示方法：幾何平均徑，算術平均徑，調和平均徑。

粒度分布及表示方法

粉末涂料為多分散顆粒系統，其粒徑具有一定的分布范圍，將其中的粒子群分成若干組，每組的粒子量與整個粒子群量的比，稱為頻度分布;各群粒子量和整個粒子群量的比，稱為累積分布。

一般來說，頻度分布和累積分布統稱為粒度分布。由于所定的基準不同，頻度分布和累積分布將有很大的差異。

因此，粒度測量工作面對的是大量顆粒的統計研究，也即要測量顆粒系統的粒度分布，測得的粒度分布數據有三種表示方法：列表，圖示，函數。

粒度分布表

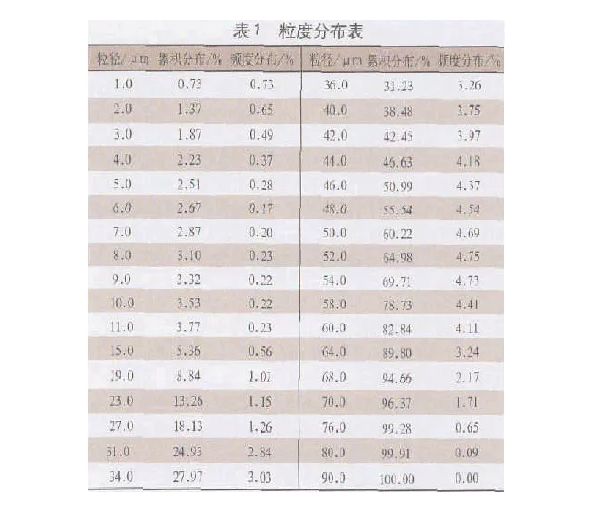

用表格列出各個粒度范圍的百分量或粒度組成，這是表示粒度分布的最簡單的形式，如表1所示。需要指出的是，表１中，如27.0μ m，應不包括27.0 μ m;(27.0～36.0)μm;應包括27.0 μ m到36.0 μ m。

粒度分布曲線

為了研究顆粒系統的粒度分布，以便分析、認識和解釋，圖示形式比起表格形式易于理解。

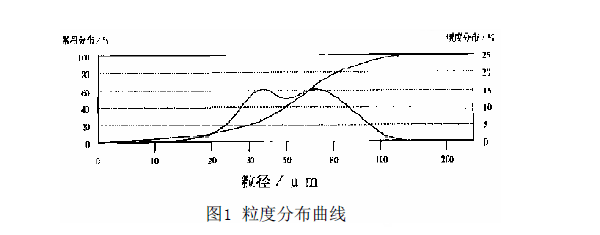

圖示的類型很多，但在粒度分析中，主要用兩種：直方圖和線形圖，所用坐標軸有算術坐標、半對數坐標和對數概率坐標。一般常見的粒度分布曲線見圖1。

函數

從理論上說，粒度分布式可以用解析數學來表示，粒度分布函數表現形式通常使用正態分布、對數正態分布及多津- 拉姆拉分布3 種。在大多數情況下，用函數表示粒度分布只在理論研究時較常用到。

粉末涂料的粒度分布

粉末涂料的粒度分布取決于所制造的設備和生產工藝參數的設置、種類和體系不同，粉末涂料品種所控制的粒度分布不同。

一般，當粒度粉末中超細粉末過多（<10 μ m)時，由于此時粉末涂料的干粉流動性稍差，會造成噴不上、粘槍頭等噴涂施工問題；

當粒度分布中過粗粉末（＞ 75 μ m）所占比例過多時，會造成涂膜的流平性差，減小每千克粉末涂料的噴涂面積，施工過程中粉末涂料的靜電效果差，容易造成脫粉。
